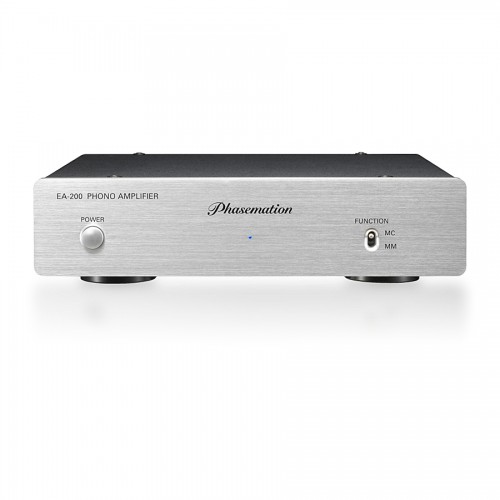

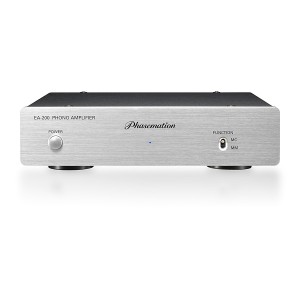

Phasemation EA-200 Przedwzmacniacz gramofonowy

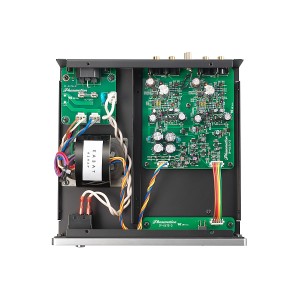

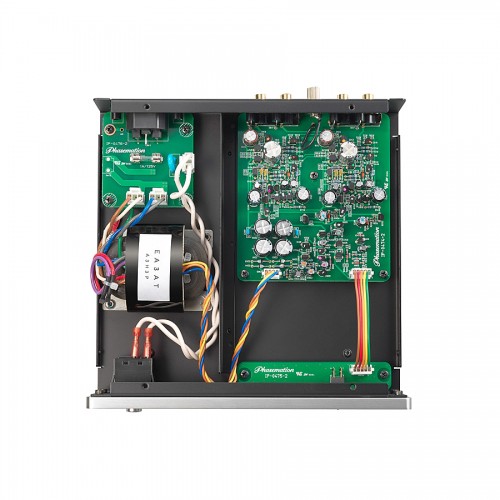

W Phasemation EA-200, zamiast zewnętrznego zasilacza AC zamontowano duży transformator zasilający w samym przedwzmacniaczu. Poprawiło to dźwięk.

Nie użyto układów scalonych, nie zastosowano sprzężenia zwrotnego. Cały układ zmontowany jest z wykorzystaniem wysokiej klasy elementów biernych.

W pierwszym stopniu wzmocnienia zaimplementowano tranzystory FET o ekstremalnie niskich szumach, budując na nich konwerter napięciowo-prądowy. Ich stabilną pracę zapewnia układ stałoprądowy, eliminujący szumy i inne zniekształcenia.

W drugiej sekcji, gdzie ulokowany jest stabilny wzmacniacz prądowy i konwerter prądowo-napięciowy, znajdziemy również układ RIAA, pracujący na jego wyjściu. Zastosowano w nim układ typu CR z ekstremalnie szerokim pasmem przenoszenia i bez odchyłek od krzywej RIAA, dając w rezultacie niebywałe odwzorowanie transjentów.

W układzie tym zaimplementowano kilka ciekawych technik po to, aby na precyzyjnie wzmacniany sygnał nie miały wpływu błędy konwersji prądowej związane z napięciem wyjściowym.

W układzie bufora wyjściowego zastosowano odwrócony układ Darlingtona. Otrzymano w ten sposób wysoką impedancję wejściową tej sekcji i niską wyjściową. Przedwzmacniacz może więc pracować z długimi kablami połączeniowymi i z elektroniką o niskiej impedancji wejściowej.

Dane techniczne:

• Czułość wejściowa (MM/MC): 2,5 mV / 0,12 mV

• Impedancja wejściowa (MM/MC): 47 kΩ / 470 Ω

• Stosunek sygnału do szumu (MM/MC): -124 dBV / -140 dBV

• Maksymalny sygnał wejściowy (MM/MC): 90 mV / 4 mV

• Napięcie wyjściowe: 200 mV / 1 kHz

• Odchyłka RIAA:±0,3 dB (20 Hz – 20 kHz)

• Impedancja wyjściowa: 250 Ω

• Separacja międzykanałowa: 90 dB (20 Hz – 20 kHz)

• Wymiary: 220 x 57 x 228 mm

• Waga: 2,6 kg

Phasemation EA-200: 4 990 PLN
