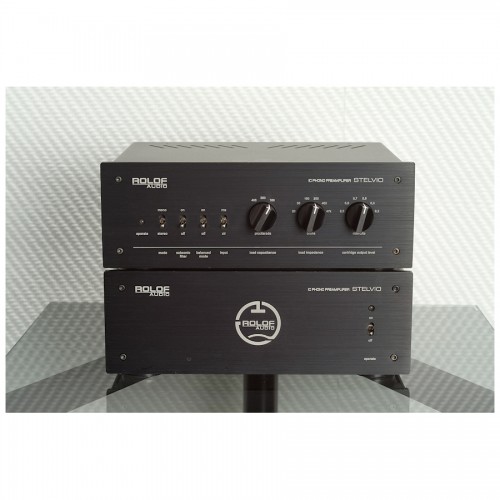

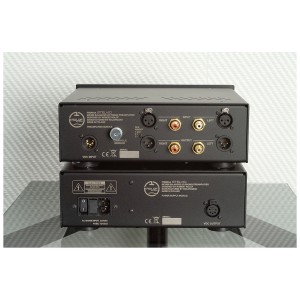

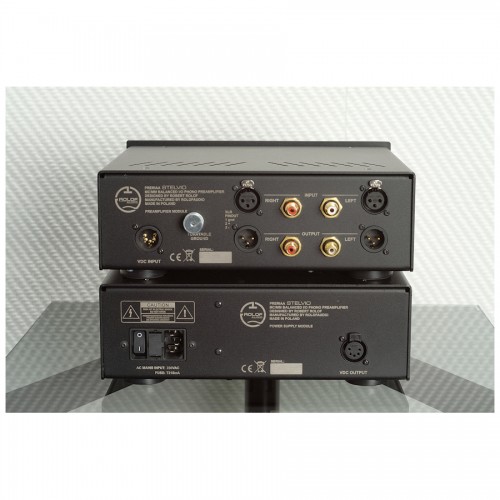

Rolof Audio Stelvio - przedwzmacniacz gramofonowy

Najbardziej charakterystyczną cechą STELVIO wyróżniającą go spośród większości dostępnych przedwzmacniaczy gramofonowych jest wysoki poziom sygnału na jego wyjściu. Praktyka wskazuje, że dla otrzymania optymalnego brzmienia wartość ta nie powinna być mniejsza niż 1 wolt rms. Poziom sygnału na wyjściu liniowym dla urządzeń studyjnych wynosi +4dBu czyli dokładnie 1.228VRMS Uzyskanie tak wysokiego poziomu sygnału z wkładki gramofonowej jest z wielu względów niezwykle trudne i w praktyce wiąże się z koniecznością stosowania separowanej sekcji zasilania. Dla uzyskania wspomnianej wartości +4dBu na wyjściu przedwzmacniacza, przy wkładce o poziomie wyjściowym 0.2mV sygnał jest wzmacniany 6140 razy (prawie 76dB) !!! Spośród cech wyróżniających ten przedwzmacniacz należy wspomnieć o zastosowaniu tzw. „czwartej stałej czasowej korekcji”, czyli użyciu filtra o częstotliwości 50kHz. Nie jest on zawarty w specyfikacji RIAA, która obejmuje trzy stałe czasowe (filtry) na częstotliwościach 50Hz, 500Hz oraz 2122Hz. Cechą STELVIO jest również możliwość pracy wejścia w trybie zbalansowanym nawet przy podłączeniu gramofonu za pomocą przewodów RCA. W przypadku wkładki gramofonowej z reguły nie ma potrzeby przesyłania sygnału na odległość większą niż 100-150cm i w tym wypadku nie jest konieczne dodatkowe ekranowanie aktywnych połówek sygnału. W ten sposób dwużyłowym przewodem zakończonym wtykiem RCA (cinch) możemy transmitować symetrycznie sygnał z wkładki. To czy STELVIO będzie mogło pracować w takim trybie, uzależnione jest od sposobu w jaki zostało wykonane połączenie przewodów służących do łączenia mas gramofonu z przedwzmacniaczem. Oczywiście optymalne efekty uzyskamy korzystając z połączenia wkładki za pomocą trójżyłowych przewodów wyposażonych we wtyki XLR, ale nic nie stoi na przeszkodzie by spróbować czy Państwa gramofon będzie poprawnie współpracował w opisanym powyżej trybie wykorzystującym przewody RCA.

Dane techniczne:

• W przedwzmacniaczu zastosowano dwustopniową, pasywną korekcję RIAA. W torze sygnału, poza filtracją RIAA nie użyto kondensatorów sprzęgających

• Poza korekcją RIAA zastosowano „stałą czasową Neumanna” (50kHz)

• Pasmo przenoszenia: 20Hz-50kHz (+/-0.3dB)

• Liniowość charakterystyki RIAA: +/- 0,05dB

• Wzmocnienie: max 75.7dB

• Maksymalny poziom wyjściowy: 7VRMS

• Poziom S/N: > 75dB

• Wzmocnienie (1.228VRMS wyjście): 76dB (0,2mV), 72dB (0,3mV), 68dB (0,5mV), 65dB (0,7mV)

• 62dB (0,9mV), 54dB (2,5mV)

• Impedancja wejściowa: 20, 50, 100, 200, 400, 47k

• Pojemność wejściowa: 100pF, 200pF, 400pF

• Filtr Subsonic: -18dB/12Hz
